怎么制作精密高速冲床防震弹簧脚垫呢

发布时间：2021-07-15 16:58

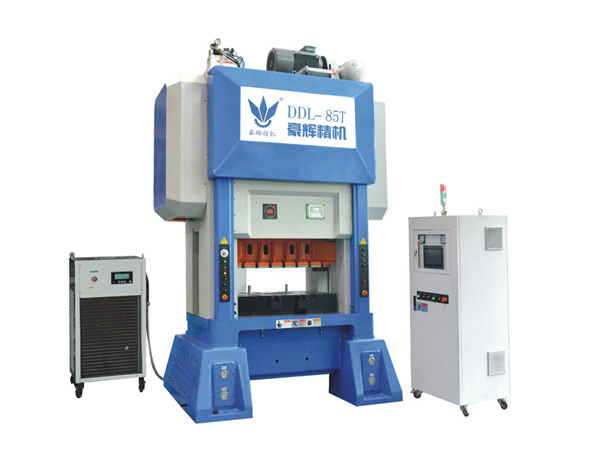

精密高速冲床具有高刚性及抗震性的特点，但还是存在振动大和噪声大的问题，那么我们怎么制作精密高速冲床防震弹簧脚垫来解决这个问题呢？

在高速冲床工作的过程中，特别是高速龙门冲床，一直存在振动大和噪声大的问题，而且还存在冲床共振的问题。而现有技术中的一般减震装置也没有有效解决上述问题。

制作精密高速冲床防震弹簧脚垫过程

1. 本实用新型通过橡胶圈、弹簧和阻尼液的结合创新，提供一种结构简单，减震效果好，噪声低，保护高速冲床及其零部件的高速冲床的防震脚垫。实用新型内容:本实用新型解决现有技术中一般防震装置没有有效解决振动和噪声大的问题，提供一种高速冲床的防震脚垫，通过橡胶圈、弹簧和阻尼液的结合创新，实现该高速冲床的防震脚垫结构简单，减震 效果好，噪声低，保护高速冲床及其零部件。

2. 为了解决上述存在的技术问题，本实用新型采取下述技术方案:一种高速冲床的防震脚垫，包括下座、上座、橡胶圈、多组弹簧和阻尼液，其特征在于，所述下座设有装阻尼液的圆管，上座的下表面设有与圆管管径相同的接管，所述橡胶圈的两端分别与圆管、接管套接，并通过管束相固定，所述弹簧均设置在圆管内，与上座的下表面触接，所述上座设有排气孔和高速冲床的安装孔。

3. 在制作时，先将多组弹簧依次设置在下座上，并将圆管焊接在下座上，使得弹簧均在圆管内部，再将橡胶圈套接在上座的接管上，同时用管束将橡胶圈与接管固定，然后将橡胶圈另一端套接在圆管上，在上座下表面与弹簧触接之后，也用管束将橡胶圈与圆管固定，接着往上座的排气孔内倒入阻尼液，保证阻尼液的液面高度不超过圆管的高度，较后只要通过上座上的安装孔将高速冲床的机身与该防震脚垫固定即可。

4. 下座，设置在地面或工作台上，同时也用于设置弹簧，保证弹簧具有相同的基准平面，在高速冲床工作过程中，所有弹簧同时受力；下座与圆管，形成装阻尼液的容器；排气孔，结构简单，用于灌入或排除阻尼液，同时也方便观察圆管内阻尼液的情况；安装孔，结构简单，方便高速冲床的安装；橡胶圈，对上下座进行密封，防止弹簧在动作过程中阻尼液的外溢，同时橡胶圈具有弹性，有减震的作用，降低噪声；弹簧，本身具有减震的作用，降低噪声，同时又作为上座和高速冲床机身的支撑部件，一举两用；阻尼液，弹簧浸在阻尼液中，高速冲床的动作使得弹簧变形，弹簧在阻尼液中的上下运动实现了阻尼液的减震作用，降低噪声。

5. 本实用新型的防震脚垫通过橡胶圈、弹簧和阻尼液的三重减震，减震效果好，起到保护高速冲床及其零部件的作用，大大降低高速冲床工作过程中的噪声。

6. 优选的，在下座上，所述每组弹簧内均设有定位圈。防止弹簧移位或倒在下座上，提高该防震脚垫的稳定性。优选的，所述高速冲床的防震脚垫还包括丝杆和丝杆套，所述丝杆下端分别固定在下座的每个定位圈内，上端与丝杆套螺纹连接，并在丝杆的端部设有调节螺母，所述丝杆套的另一端设有与弹簧搭接的外翻边，并与上座的下表面触接，在丝杆套的正上方，所述上座设有调节孔。通过调节孔将调节螺母拧紧或松开，改变丝杆套的外翻边与弹簧的压紧程度，从而使得弹簧与阻尼液接触的有效粘着工作面积，改变阻尼比，实现该防震脚垫的减震能力可以随时调节，并获得更好的减震效果。优选的，所述弹簧为碟簧。碟簧与普通弹簧相比，具有更好的强度，提高该防震脚垫的承载能力。优选的，所述弹簧为4-6组。

7. 多组弹簧既提高该防震脚垫的防震效果，又提高该防震脚垫的承载能力。由于采取上述的技术方案，本实用新型提供的一种高速冲床的防震脚垫具有这样的有益效果:结构简单，承载能力好，性能稳定，通过橡胶圈、弹簧和阻尼液的结合创新，实现该高速冲床的防震脚垫减震效果好，噪声低，保护高速冲床及其零部件。

精密高速冲床防震弹簧脚垫作用

1.一种高速冲床的防震脚垫，包括下座(I)、上座(2)、橡胶圈(3)、多组弹簧(4)和阻尼液(5)，其特征在于，所述下座(I)设有装阻尼液(5)的圆管(6)，上座(2)的下表面设有与圆管(6)管径相同的接管(7)，所述橡胶圈(3)的两端分别与圆管(6)、接管(7)套接，并通过管束(8)相固定，所述弹簧(4)均设置在圆管(6)内，与上座(2)的下表面触接，所述上座(2)设有排气孔(9)和高速冲床的安装孔(10)。

2.根据权利要求1所述的一种高速冲床的防震脚垫，其特征在于，在下座(I)上，所述每组弹黃(4)内均设有定位圈(11)。

3.根据权利要求2所述的一种高速冲床的防震脚垫，其特征在于，所述高速冲床的防震脚垫还包括丝杆(12)和丝杆套(13)，所述丝杆(12)下端分别固定在下座(I)的每个定位圈(11)内，上端与丝杆套(13)螺纹连接，并在丝杆(12)的端部设有调节螺母(14)，所述丝杆套(13)的另一端设有与弹簧(4)搭接的外翻边(15)，并与上座(2)的下表面触接，在丝杆套(13 )的正上方，所述上座(2 )设有调节孔(16 )。

4.根据权利要求1所述的一种高速冲床的防震脚垫，其特征在于，所述弹簧(4)为碟簧。

5.根据权利要求1所述的一种高速冲床的防震脚垫，其特征在于，所述弹簧(4)为4-6组。

专利摘要本实用新型公布了一种高速冲床的防震脚垫，包括下座(1)、上座(2)、橡胶圈(3)、多组弹簧(4)和阻尼液(5)，其特征在于，所述下座(1)设有装阻尼液(5)的圆管(6)，上座(2)的下表面设有与圆管(6)管径相同的接管(7)，所述橡胶圈(3)的两端分别与圆管(6)、接管(7)套接，并通过管束(8)相固定，所述弹簧(4)均设置在圆管(6)内，与上座(2)的下表面触接，所述上座(2)设有排气孔(9)和高速冲床的安装孔(10)。本实用新型通过橡胶圈、弹簧和阻尼液的结合创新，提供一种结构简单，减震效果好，噪声低，保护精密高速冲床及其零部件的高速冲床的防震脚垫。
